Устройствата тип SR-6CH представляват 6-канални цифрови сигнални релета (6
клапи) с галванично разделени входове. Предназначени са за работа както с
постоянно така и с променливо напрежение.
Същите са
(енергонезависима памет), т.е. при
отпадане на захранващото напрежение запаметяват събитието. При възстановяване на захранването, всеки канал се
установява в събитието до отпадане на захранващото напрежение.
Предлагат се различни варианти на
изпълнение за покриване изискванията на широк кръг приложения. Устройствата са
предвидени да работят в разширен температурен диапазон -25 ... +70 градуса C.
Предлагат се варианти на изпълнение за следните номинални захранващи напрежения:
1. 220V AC/DC
2. 110V AC/DC
3. 63V AC/DC
4. 24V AC

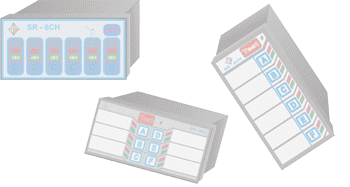

SR-6CH се предлагат в два варианта на монтаж, хоризонтален и вертикален. Вида на
устройствата в двата варианта е показан на заглавната страница на този документ.
Лицевите панели могат да бъдат различни като е възможно да се изработи лицев
панел с дизайн по заявка.
В зависимост от варианта на изпълнение устройствата имат програмируеми параметри
и опции. Програмирането им се извършва чрез клавишите на лицевия панел в режим
"Програмиране". Пример за програмируем параметър е времето на задействане на
каналите. Този параметър може да се настройва при всички
варианти на изпълнение и се предлага избор от 7 фиксирани времена. Пример за
програмируема опция е "Памет". Тази опция също е налична във всички варианти на
изпълнение и ако бъде активирана,при отпадане на захранващото напрежение
устройството запомня в енергонезависима памет кои канали са били задействани и
след възстановяване на захранването те се задействат отново.
За всеки вариант на изпълнение има съответстваща документация в която са
посочени техническите характеристики,специфичната функционалност и начина на
програмиране на опциите и настройките.

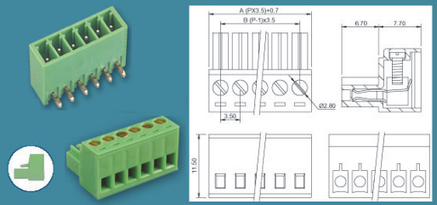

Входно-изходните връзки са реализирани посредством един или два разглобяеми
конектора с по 22 пера от следния вид:
Това осигурява удобство
при монтажа и бърза замяна на едно реле с друго от същия вид.
Корпуса на устройствата е размер стандартен 72 / 144 по DIN 43700 и е изпълнен
от неподдържаща горенето пласмаса. Предния и задения панел са от стъклотекстолит
FR4.
Независимо от варианта на изпълнение всяко реле SR6CH има:
- 6 независими канала,"Канал А" до "Канал F" като всеки от тях има:
- Галванично разделен вход.
- Червен и зелен светодиод за индикация състоянието на канала.
- Бутон за зачистване /Квитиращ бутон/.
- Блок "Управление". Осигурява режимите "Тест" и "Програмиране" на устройството.
За варианти на изпълнение с RS485 интерфейс осигурява и комуникацията.
- Блок "Захранване" Преобразува входното захранващо напрежение в необходимите за
работата на устройството напрежения. Изпълнено е с галванична изолация което
осигурява голямата степен на защитеност от смущения по захранване. Също така
това осигурява високо изолационно съпротивление между входовете и захранване.
В зависимост от изискванията на приложението могат да се изготвят варианти на
изпълнение в които е заложена следната функционалност:
- От един до 6 релейни изхода.
- Вход за дистанционно зачистване.
- Вход за синхронизация мигането на индикацията.
- RS485 Интерфейс.
- Часовник за реално време и енергонезависима памет за извършване запис на
събитията и времето в което са възникнали. / запис на лог файл /
|
